Мехатронные станции

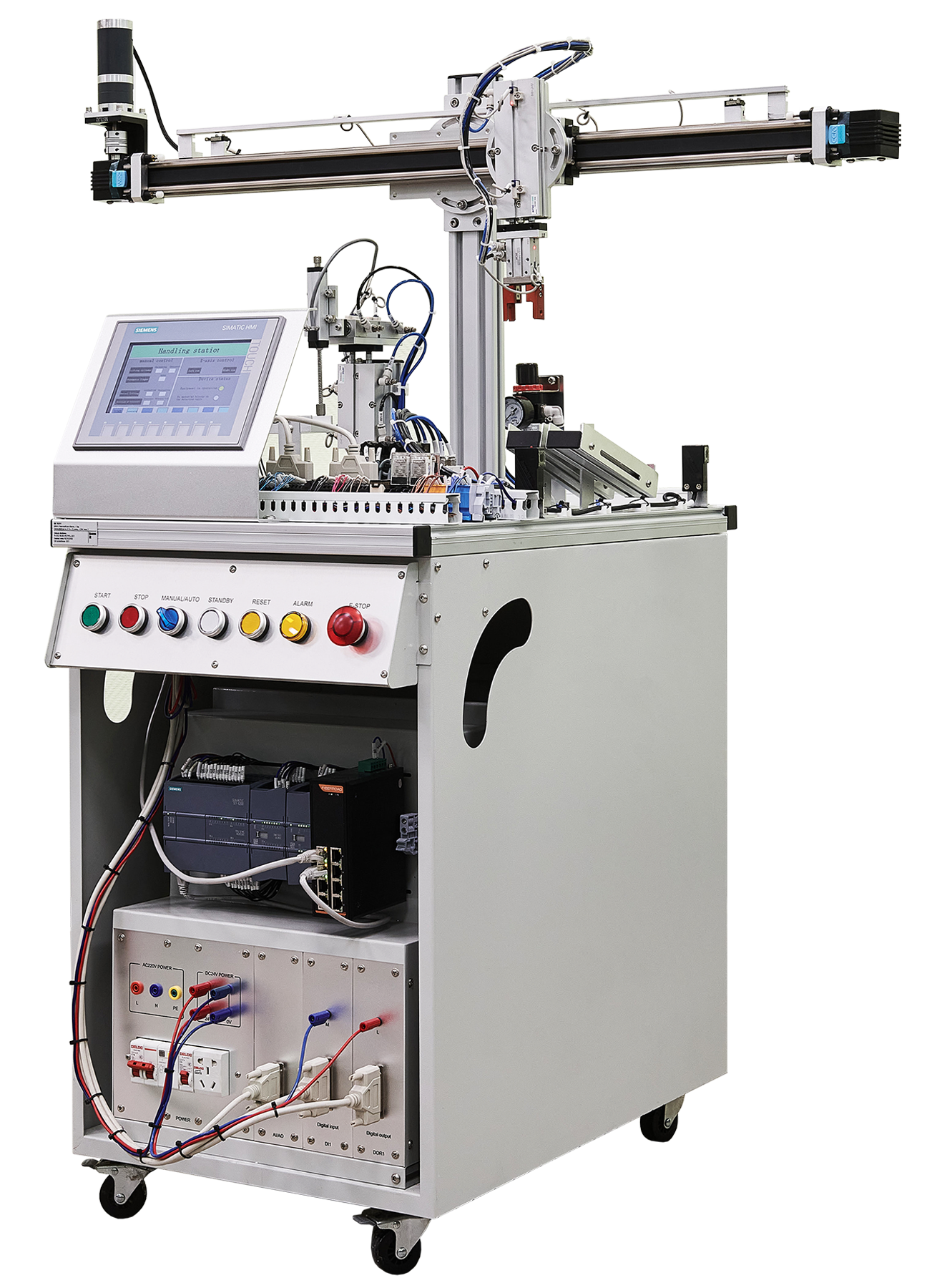

Станция обработки

Станция обработки оснащена двухосевым манипулятором с электрическим горизонтальным приводом и пневматическим вертикальным. Заготовки устанавливаются на приемный столик, где проверяется наличие отверстия. Из этой позиции заготовки забирает манипулятор при помощи пневматического захвата.
Технические характеристики
•‎ Инженерный пульт - 1 шт.
•‎ Рабочее давление: 600 кПа (6 бар)
•‎ Источник питания: 24 В пост. тока/4,5 А
•‎ Размеры заготовки: 38 мм (круглая)
•‎ 6 (5) цифровых входных сигналов
•‎ 6 цифровых выходных сигналов
•‎ Размеры (Ш x Г x В, мм): 450 x 645 x 1220
профессиональное учебное оборудование, производство учебного оборудования, мехатронная станция, искра, мехатроника, робототехника, станция обработки

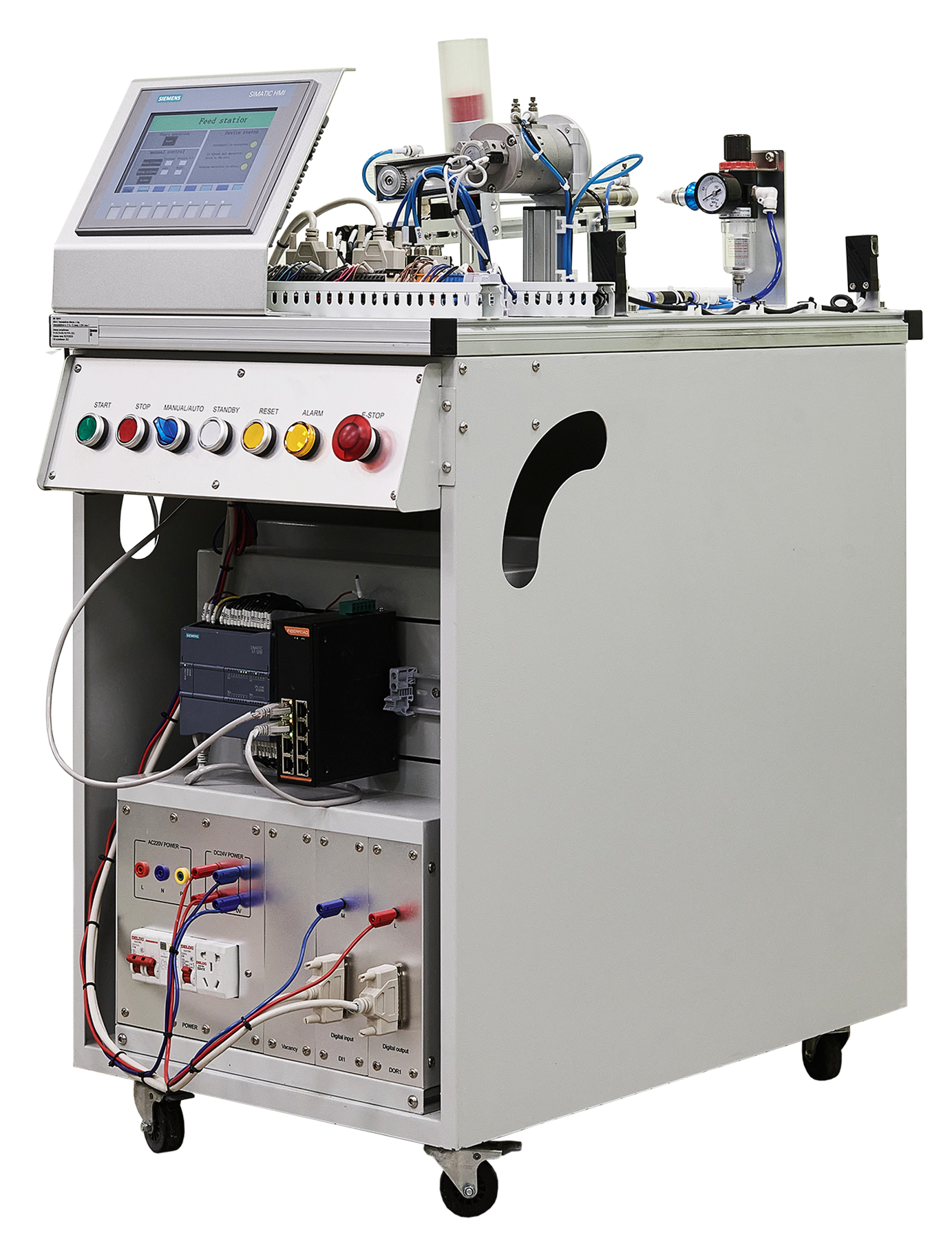

Станция распределения

Станция распределения оснащена магазинным модулем и поворотным пневматическим приводом с вакуумным захватом. Магазинный модуль при помощи пневматического цилиндра выдает заготовку, поворотный пневматический привод перемещает заготовку на следующую станцию.
Технические характеристики
•‎ Инженерный пульт - 1 шт.
•‎ Рабочее давление: 600 кПа (6 бар)
•‎ Источник питания: 24 В пост. тока/4,5 А
•‎ Размеры заготовки: 40 мм (круглая)
•‎ 8 цифровых входных сигналов
•‎ 8 цифровых выходных сигналов
•‎ Размеры станции (Ш x Г x В, см): 450 x 645 x 860
профессиональное учебное оборудование, производство учебного оборудования, станция распределения, мехатронная станция, искра, мехатроника, робототехника

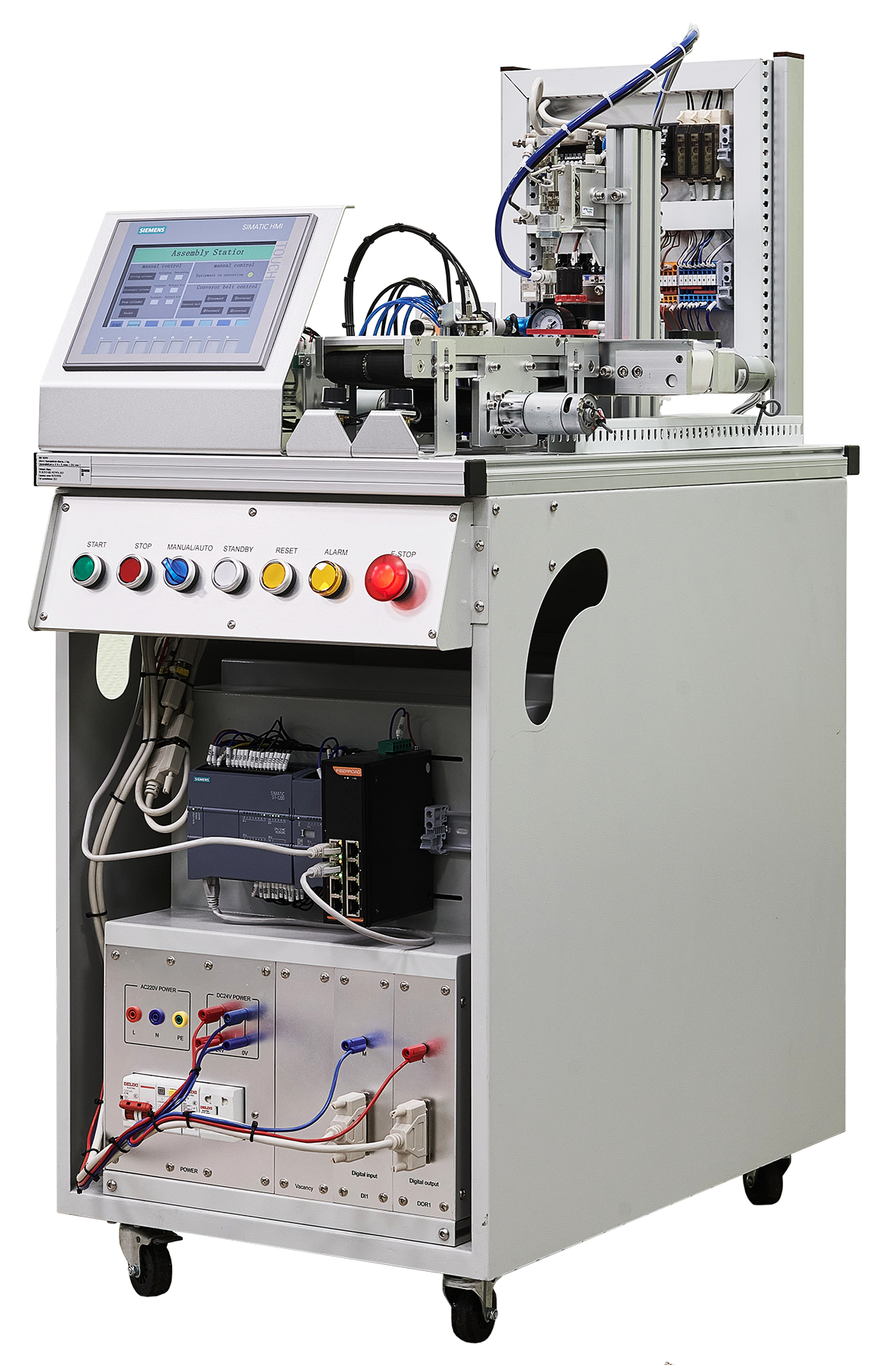

Станция сборки

Станция сборки оснащена двухосевым модулем упаковки и тремя модулями ленточного конвейера. Группа датчиков, установленных на конвейере, состоящая из индуктивного и оптического, распознаёт цвет и материал заготовки. Модуль упаковки забирает крышку
с конвейера и накрывает заготовку.
Технические характеристики
•‎ Инженерный пульт - 1 шт.
•‎ Рабочее давление: 600 кПа (6 бар);
•‎ Источник питания: 24 В пост. тока/4,5 А;
•‎ Размеры заготовки: 38 мм (круглая);
•‎ 8 цифровых входных сигналов;
•‎ 8 цифровых выходных сигналов;
•‎ Размеры станции (Ш x Г x В, см): 450 x 645 x 1070
профессиональное учебное оборудование, производство учебного оборудования, станция сборки, мехатронная станция, искра, мехатроника, робототехника
