Программное обеспечение

ПО для проектирования и моделирования работы пневматических, гидравлических и электрических схем управления. При помощи ПО пользователь может быстро научиться составлять принципиальные электрогидравлические и электропневматические схемы, а также иметь хорошее представление о принципах их работы, а также о том, как ими управлять.

Возможности для обучения:

•‎ Создание принципиальных схем;
•‎ Обнаружение и предотвращение ошибок;
•‎ Моделирование, проектирование и оптимизация
принципиальных схем;
•‎ Понимание подхода к разработке решений в области пневмо- и гидроавтоматики;
•‎ Возможность изменений в технической установке и изучение их непосредственных последствий с помощью моделирования в реальном времени.

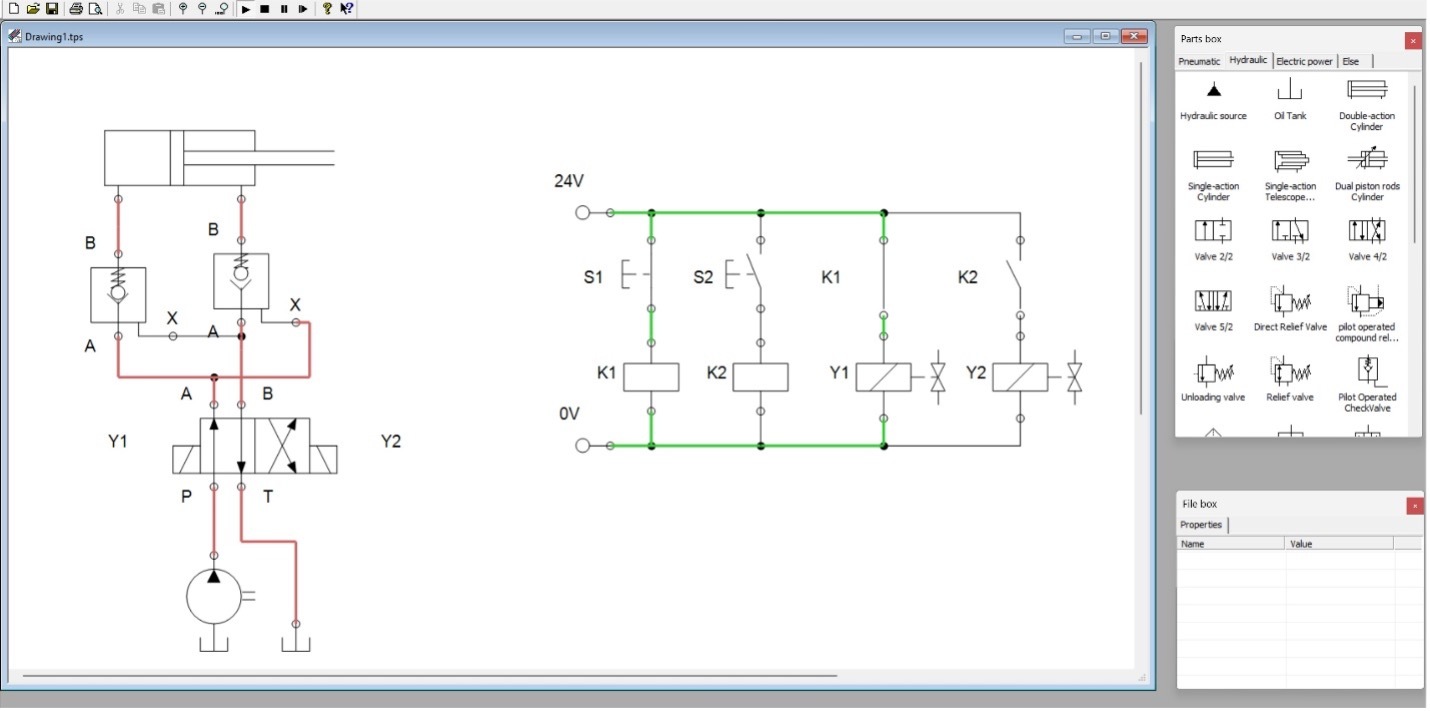

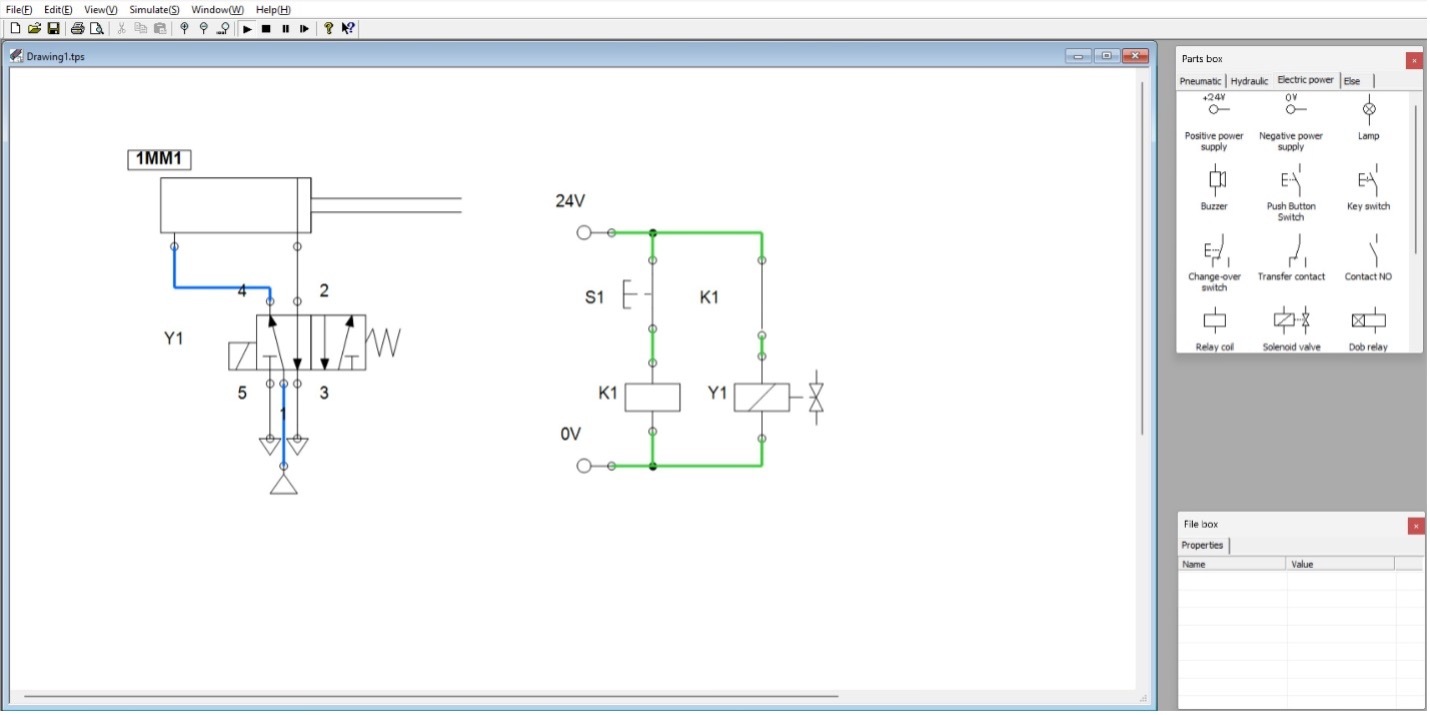

ПО позволяет легко создавать пневматические, гидравлические и гибридные схемы с релейным управлением, а также облегчает их интерактивное моделирование. Расчеты изменений состояния и операций переключения не только соответствуют реальным условиям, но также возможны интерактивные вмешательства путем приведения в действие переключателей или переключающих клапанов. Сигналы также могут передаваться через подключенное оборудование или из других программ. ПО также предлагает виртуальные измерительные приборы.

Простое и интуитивно понятное управление, обширная библиотека компонентов и надежные базовые модели дополняются комплексными дидактическими материалами (соответствующими нашим системам физической подготовки).

Системные требования для локальной установки ПО:

•‎ Windows 7 или новее, включая Windows 11
• 32/64 разрядная версия (архитектура x86 или x64)
• Двухъядерный процессор (рекомендуется)
• Не менее 2 ГБ оперативной памяти в 32-разрядных системах или 4 ГБ в 64-разрядных системах (рекомендуется)

Виртуальная среда моделирования технологических процессов

Платформа для создания и использования 3D-моделей для автоматизации технологических процессов.

Возможности для обучения:

•‎ Создание линий АСУ;
• Работа с реальным ПЛК на виртуальном оборудовании;
• Моделирование производственных процессов;
• Построение систем и производственных линий на основе библиотек моделей и прикладных модулей.

ПО позволяет осуществлять непрерывный контроль параметров, управление логикой взаимодействия, а также сбор данных с датчиков оборудования. Для каждого модуля в программной части реализован его цифровой двойник для реализации двусторонней связи с реальным объектом управления. Получаемые с виртуального объекта данные могут в реальном времени обрабатываться на реальном контроллере.

Системные требования для локальной установки ПО:

•‎ Windows 7 или новее, включая Windows 11
• 32/64 разрядная версия (архитектура x86 или x64)
• Двухъядерный процессор (рекомендуется)
• Не менее 2 ГБ оперативной памяти в 32-разрядных системах или 4 ГБ в 64-разрядных системах (рекомендуется)

Дополнительная информация

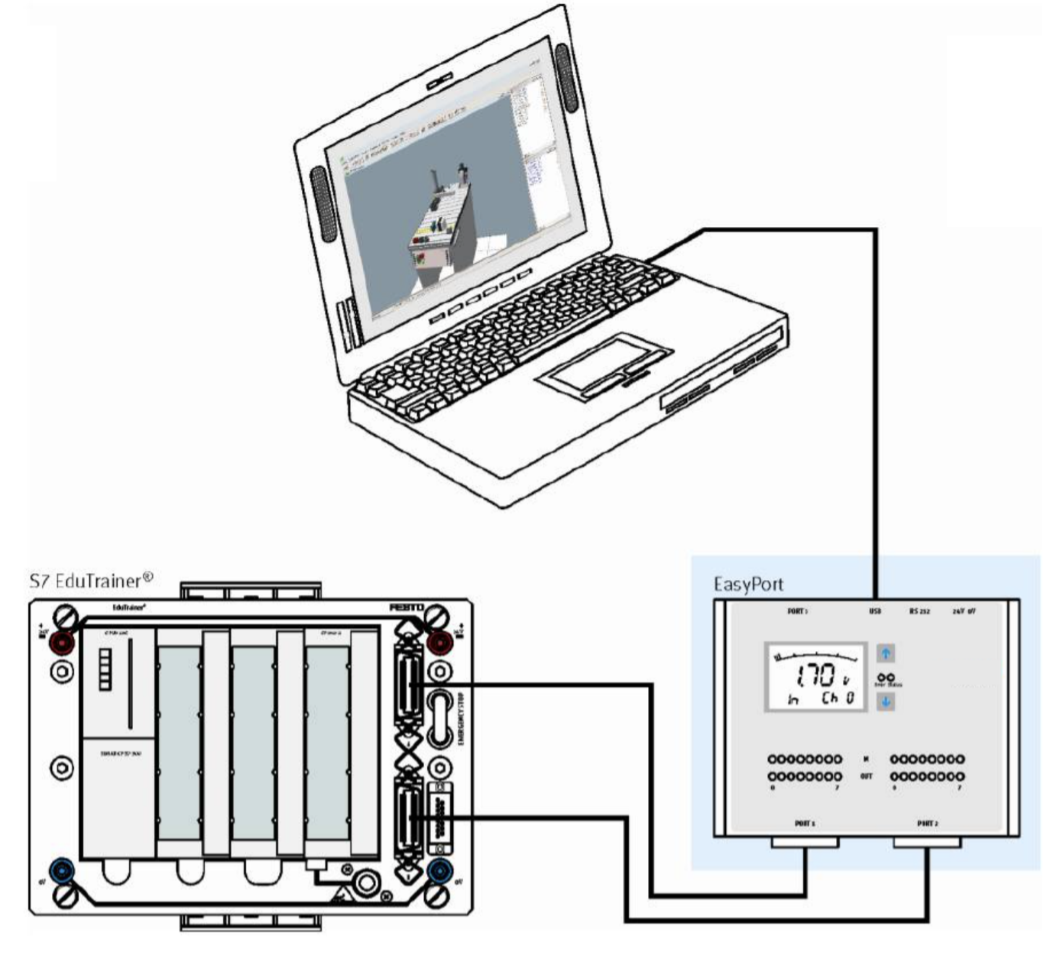

Как это работает? Вы можете выбирать модель производственной линии в виртуальной среде из готовой или создать свою, разработать программу управления специализированной среде разработки и загрузить её на физический ПЛК. Далее вы соединяете ПЛК и среду разработки при помощи коммуникационное оборудования и управляете процессом при помощи режима «Симуляция».

Поддерживается OpenVR.
